阿爾山煙囪美化工程施工前的檢查點是什么？

2.1基礎

煙囪基礎設計采用鋼筋混凝土振動沉管灌注樁和鋼筋混凝土環形承臺基礎。 環形承臺基礎設計直徑15.2m，高1000mm，承臺底皮設計埋深3m； 基礎構件設計混凝土強度等級為C20，承臺設置100mm厚的C10素混凝土墊層。

通過現場宏觀檢查，未發現煙囪上部煙囪結構明顯開裂、側向傾斜變形等結構損傷。

2.2鋼筋混凝土筒壁

煙囪高度100m，0~10m標高筒壁外坡8%；10~20m高程筒壁外坡6%；20~40m高程筒壁外坡4%；40~70m高程筒壁外坡2%； 70~80m高程筒壁外坡1.0；80~100m高程筒壁外坡0%。煙囪筒壁底部外徑9m、底部混凝土筒壁厚360mm、頂部出口外徑3.2m、頂部混凝土筒壁厚180mm。筒壁為樓梯結構，每10m高設鋼筋混凝土懸臂梁(牛腿)。筒壁高度小于50m的內外雙層豎向鋼筋和環向鋼筋、外豎向鋼筋和環向鋼筋高度為50~100m，內外設計的混凝土保護層厚度不小于30mm。

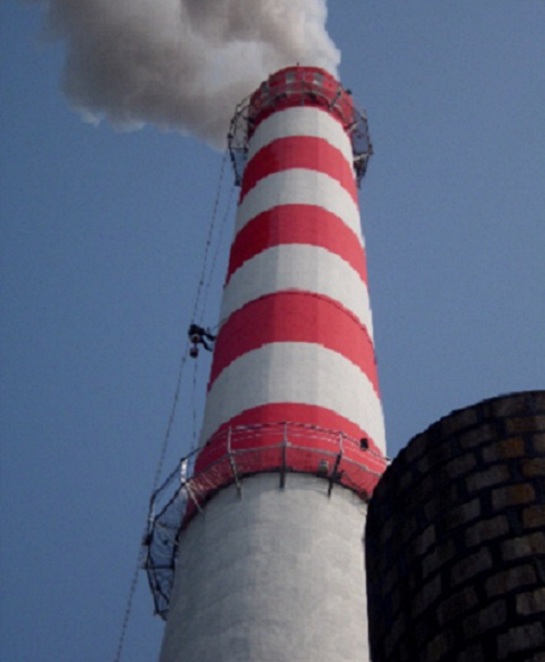

由于煙囪高度為100m，折射高倍望遠鏡主要用于筒壁外側現狀檢測，通過吊籃、梯子、無人機高清晰拍攝技術進行實際考核。

現場的主要檢查情況如下

(1)現場發現煙囪底部灰流出口混凝土保護層腐蝕松散，豎向鋼筋和箍筋腐蝕嚴重，部分箍筋銹蝕破損；

(2)筒壁外混凝土表面普遍存在麻面現象；

(3)筒壁外中上部有垂直裂縫，裂縫長度約3.7m，裂縫寬度約0.5mm，東側距煙囪底部11m及23m，筒壁外混凝土保護層脫落，鋼筋外露，腐蝕輕微；

(4)煙囪美化筒壁外表面涂料層和航空漆標志層常見涂料和漆皮脫落。

2.3環形內襯磚砌體

煙管環形內襯磚砌體每10m高一層，砌筑在混凝土筒壁內懸臂梁上。0~20m高的內襯磚砌體厚度為240mm；20~100m高的內襯磚砌體厚度為120mm。 環形內襯砌塊由MU10機制的普通粘土砌塊、M5耐熱砂漿構建。

通過現場敲擊內襯磚砌體表面直觀檢測，發現內襯底部粘土磚表面存在起酥油、腐蝕現象；粘土磚部分表面有黃白色結晶物附著現象； 上部粘土磚表面一般覆蓋灰，有煙熏現象。

2.4煙囪防腐系統

煙囪防銹系統包括混凝土筒壁內側與內襯磚砌體之間50mm寬的空氣隔熱層、混凝土筒壁內側的防銹隔離層等。筒壁內側混凝土表面防腐隔離層為三層瀝青漆。煙囪內3個不同高度(1m、50m、80m)的內襯磚砌體經現場調查檢測，結果表明混凝土筒壁內原防腐瀝青漆基本失效。 襯砌磚砌體存在一定的腐蝕和松動現象，混凝土筒壁外側個別位置垂直裂縫和沿裂滲漏水。

2.5煙囪附屬設施

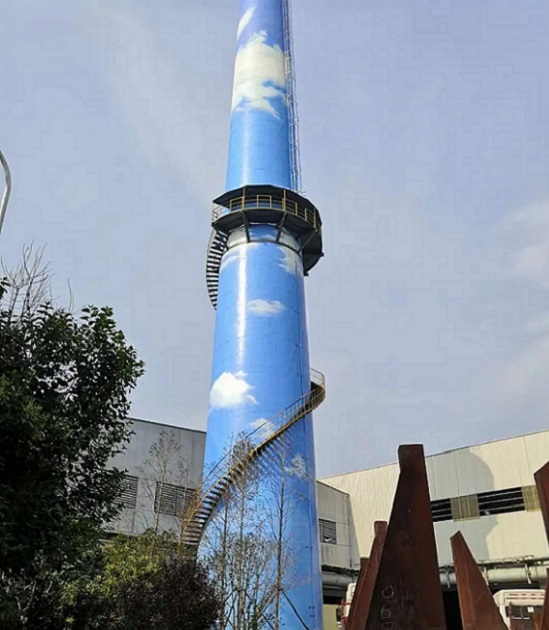

煙囪附屬設施主要包括設置在50m、93.75m標高5m處的鋼架圍欄和平臺、設置在筒體底部至頂部的鋼架維護臺階、設置在筒體外側北側的鑄鐵蓋板、煙囪頂部沿筒體壁和襯砌磚塊厚度設置的航障燈等信號標識。
