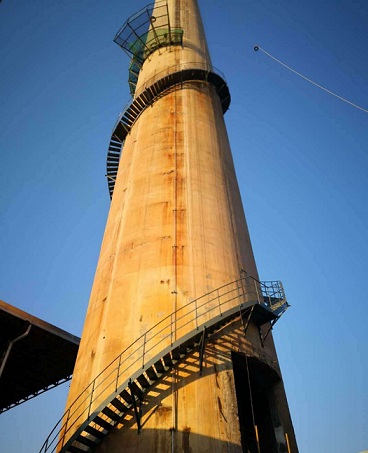

山東金沂蒙集團有限公司一支煙囪高100m，上口出口直徑4.9m，正負0.000直徑10.38m，筒壁外表面坡度為2.5%，沿筒身高度設置爬梯，在50m處設有取樣平臺，95m處設有鋼平臺，外爬梯和平臺均為普通鋼結構。煙囪安裝爬梯工程于2005年1月初完成，由于工程所處位置為化工廠區且有腐蝕性氣體飄過，鋼結構裸露在自然環境下，受所處環境以及濕度的影響，在一年半之后鋼爬梯及平臺出現銹蝕，如不加緊處理，非當不能保證正常使用，還有可能造成今后無法處理(如更換,取樣)。根據巨化熱電所處外部環境的其它煙囪和冷卻塔鋼結構的防腐情況，為保證長期穩定運行，決定采用不銹鋼結構置換現有普通鋼結構的爬梯及平臺。

2材質的選用

由于原爬梯及平臺設計采用普通鋼，未考慮到煙囪所處的惡劣外部環境，一般外涂防腐不能保證鋼結構安全耐久使用，現采用原設計施工圖套用不銹鋼，保持原設計尺寸僅改變構件的材質，根據同一區域冷卻塔工程的爬梯防腐情況，采用0Cr18Ni9材質。0Cr18Ni9作為一種用途廣泛的不銹鋼,具有良好的耐腐蝕性、耐熱性、低溫強度和機械特性、沖壓彎曲等熱加工性好,無熱處理硬化現象(無磁性),使用溫度為-196℃～800℃,適宜制作煙囪爬梯和平臺。

3爬梯及平臺的制作加工

爬梯及平臺制作加工與普通鋼類似，但由于材質不同，材料鋼度加大，開槽、施焊及鉆孔難度加大，加工設備專業性強，形體大,因而在鋼構件車間加工、制作成型，驗收合格后運至施工現場。為保證爬梯梯籠不因運輸而變形，梯籠在安裝現場組拼并刷防蝕富鋅漆。由于原設計考慮在煙囪筒體滑升中安裝，因而梯段高采用2.5m，現在更換的梯段安裝改為6m段，以提高高空安裝工效。

4置換施工

4.1總體部署

煙囪的爬梯置換采用由下至上的替換方式進行。由于爬梯局部腐蝕嚴重，拆除施工難度較大，部分與筒壁連接螺桿因銹蝕可能無法拆出，以及因銹蝕而嚴重降低強度，影響施工安全，按以下施工順序進行：在第1平臺(50m)做滑輪支梁→安裝卷揚機作好起吊準備→拆除最下一段梯→安裝最下一段梯→拆除次下一段梯→安裝最次下一段梯→直到第1平臺→在95m平臺做滑輪支架→與第1段同直至完成梯段拆除和安裝完成→上平臺（95m）拆換→下平臺拆換。原則上要盡可能使用預埋暗銷，對于不能利用的可采用焊接，并做好防腐。爬梯、支撐腳的制作應根據施工圖紙及實測長度結果進行制作，制作完成后，應根據設計及方案要求進行防腐處理，爬梯籠體之間的連接根據要求采用螺栓（或焊接）連接。

4.2煙囪安裝爬梯垂直起吊裝置設置

根據爬梯每一標準節的起吊重量，施工時設置一臺0.5t小型卷揚機進行重直起吊作業，卷揚機安裝于地面上，并與煙囪設置成一定的角度，卷揚機基礎的設置應牢固，并經抗拔計算設置好地錨。

起重鋼絲通過爬梯籠體外穿引至固定于爬梯施工

替換節的上一節的定滑輪上，定滑輪在籠體的應設置牢固的固定裝置，通?？刹捎眯弯撝谱鲝濄^固定于籠體的￠20圓鋼之上，同時應視籠體的銹蝕程度確定增加固定點，以確保定滑輪懸掛點的受荷穩定。鋼絲繩穿越籠體時如遇籠體型鋼，會導致鋼絲繩的磨擦，故穿越籠時應設置鋼絲繩的保護裝，根據情況采用設置保護套管、設置滑輪等方法。鋼絲繩采用6mm鍍鋅鋼絲繩，鋼絲繩應確保無接頭、無破損，并應經承載力試驗合格后方可使用。

4.3施工人員的安排

垂直起吊裝置經安裝并調試合格后，即可進行替換節籠體的拆除施工。高空拆除作業人員共設置4人，地面作業人員設置4～6人。

人員的設置如下：2人作業于替換節的上一節，2人作業于替換節的下一節籠體內（第1節替換時在第二節上作業2人，其余人員處于地面作業）位于施工節的上一節人員完成下列工作：①滑輪裝置的系掛、監控、鋼絲繩與施工節籠體的連接；②保險裝置（倒鏈葫蘆的二次系掛）的作業施工；③牽引籠體至筒壁外施工節籠體與上一節籠體間的連接拆除；④施工節籠體的安裝施工。位于施工節下一節人員完成以下工作：①卷揚起吊裝置的操作；②完成下一節籠體與施工節籠體的連接緊固等。地面作業人員主要是控制替換及安裝節籠體下部溜繩的操作，確保籠體的起吊和降落安全。

4.4煙囪安裝爬梯籠體的拆除

拆除前首先將起吊裝置與鋼絲繩與籠體連接，并使鋼絲繩處于受荷狀態；然后增設一道保險裝置，通?？刹捎迷O置一只1t倒鏈葫蘆從施工節的上一節與施工節相連接，使施工倒鏈葫蘆也處于受荷；接著拆除上下節籠體的連接螺栓（如螺栓銹蝕可采用氣割）。并在籠體上部設置兩條溜繩。連接螺栓拆除后，通過倒鏈的提升使得施工節籠體與上下節籠體脫離，并通過溜繩的牽引使得籠體降落至地面。此時，鋼絲繩位于籠體外。

4.5籠體的安裝

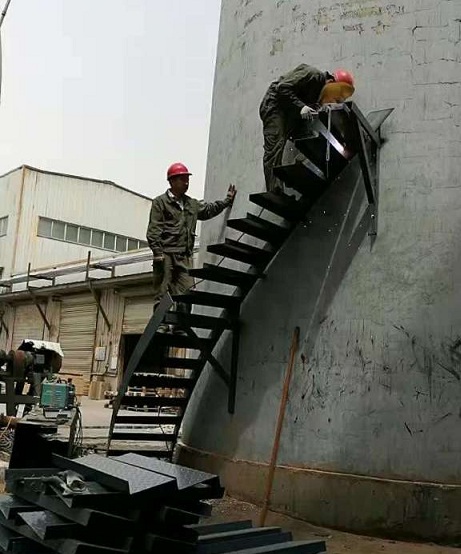

新安裝的籠體通過籠體外的鋼絲繩牽引起吊至替換節的位置，并由地面作業人員控制溜繩確?；\體由籠外牽引至施工位置。

為方便上一節的籠體拆除，最下一節的籠體安裝應比原籠體低1250px，由此中間所有的籠體安裝標高比原標高低1250px，以便于上一節籠體的拆除?；\體牽引至標高后，位于上一節的人員應立即將籠體通過倒鏈與上一節相連接，并通過倒鏈進行微調，確保施工節與下一次的螺栓孔對齊后即進行籠體與結構體的連接、籠體與下一節籠體的連接。連接后施工節與上一節籠體間隔1250px。

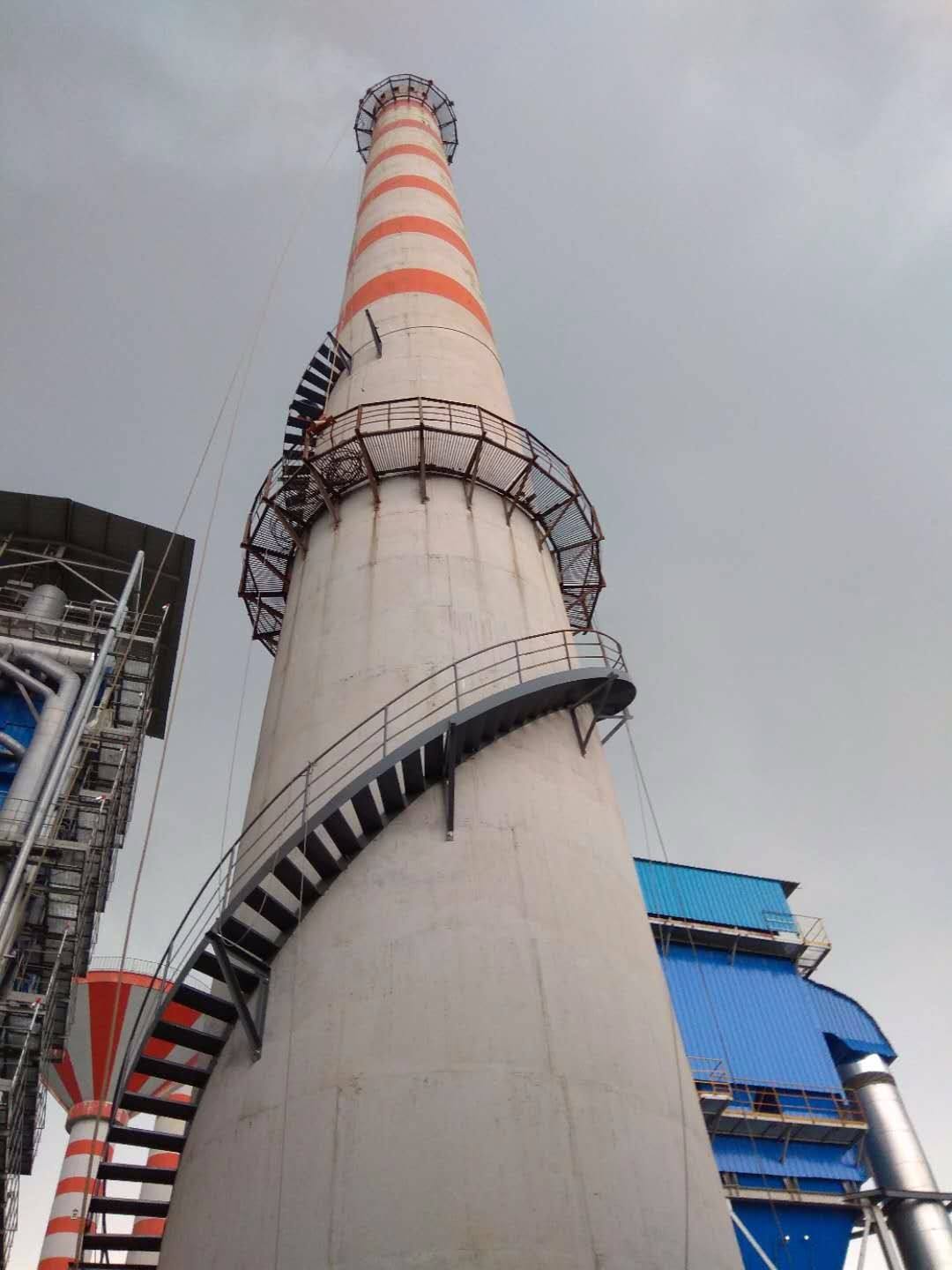

4.6煙囪安裝爬梯施工平臺的拆與安裝

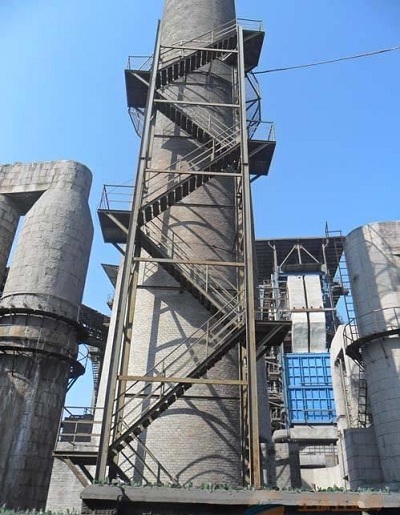

平臺的拆除與安裝應同步進行，即拆除一個三角架安裝一個新的三角架，同時鋪設一個平臺板，直至全部更換完成。施工程序：在平臺上方200～500mm高度范圍內設置固定施工吊欄裝置→拆除相鄰的二塊平臺板→設置吊欄并拆除、安裝第1個三角架→拆除第三塊平臺扳→拆除、安裝第二個三角架→安裝新平臺板在二個已換三角架上。由此順序向前推進直至完成。

5煙囪安裝爬梯施工質量安全措施

采購材料必須符合方案要求，高空作業</a>如需變更須履行手序。車間制作加工完成后，應檢驗合格后方能運送到現場。為保證梯籠順直，梯籠應在車間制作加工現場組拼。吊裝前應對相鄰梯籠在地面預接，保證吊上后空中連接順利?，F(xiàn)場施焊所用龍頭線必須保證無漏電的破損和接頭，盡可能采用新線。

高空作業人員上崗前需進行安全技術交底并經體檢合格，著裝必須符合要求，鞋必須是防滑絕緣膠鞋，置換操作必須系好安全帶，安全帶應系掛于上一節已安裝固定好的籠體上，以保掛點的有效，每到一個工作點必須首先系好安全帶，才能進行作業。卷揚機的操體人員應通過信號聯絡裝置聽從高空置換人員的指揮，平穩操作操作。由于鋼絲繩通過籠體內卷揚，爬梯籠內人員應注意鋼絲繩的通行，以免肢體被鋼絲繩傷害，造成傷害事故。所有材料必須采用吊繩運輸，嚴禁拋擲。構件吊裝前應進行剎車的重載試驗，以保證剎車在構件運輸過程中的有效。

整個置換施工在煙囪停產期間進行，置換前對銹蝕的情況進行調查，置換過程中采取雙保險措施，防止局部嚴重銹蝕出現安全事故。

6結語

外部環境的影響及使用年限的限制，高聳構筑物（如煙囪、冷卻塔）的爬梯使用過程中，將產生不同程度的銹蝕，為了保證正常的生產運轉，應引起使用單位的重視，根據銹蝕的情況應立即更換。高空置換的方案經濟適用，值得借鑒。
